CIRCUITOS BÁSICOS ELECTRÓNICOS
Es una red eléctrica que contiene almeno una trayectoria cerrada. Tienen unos dispositivos que forman parte de un circuito electrónico se suelen encapsular en un material cerámico, metálico y plástico, se diseñan para ser conectados entre ellos.

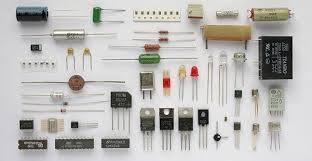

TIPOS DE COMPONENTES ELECTRÓNICOS
Según su estructura física:
Discretos
- Integrados
Según el material base de fabricación:
Según su funcionamiento:
- Activos
- pasivos
- Según el tipo de energía
- Electro magnetices
- Electro acústicos
- electromecánicas
RESISTENCIA
Es un componente imprescindible en la construcción de cualquier equipo eléctrico . permite distribuir adecuadamente la corriente
CONDENSADOR
Es un dispositivo pasivo , utilizado en electricidad y electrónica almacene energía sustentando un campo eléctrico.
REOS TATOS
Son capases de aguantar mas corriente y son resistencias bobinadas
TRANSFORMADOR
Consta de una bobina de cable situada junto a una o varias bobinas mas , se utiliza para unir uno o dos o mas circuitos de corriente alterna, aprovechando el efecto inducción entre las bobinas
FUENTE
Es capas de generar una diferencia de potencial entre sus bornes o proporcionar una corriente eléctrica para que otros circuitos funcionen.
DIODO
Permite el paso de la corriente en un solo sentido
BOBINAS
Consiste en hilo conductor enrollado . Al pasar una corriente atreves de la bobina al rededor de la misma se crea un campo magnético que tiende a oponerse a los cambios bruscos de la intensidad de la corriente
FUSIBLE
Utilizado para proteger un circuito eléctrico de un exceso de corriente.
INTERRUPTOR
Dispositivo que permite desviar o interrumpir el curso de una corriente eléctrica.
SE MI CONDUCTORES
Es un material solido o liquido capas de conducir la electricidad mejor que un aislante.

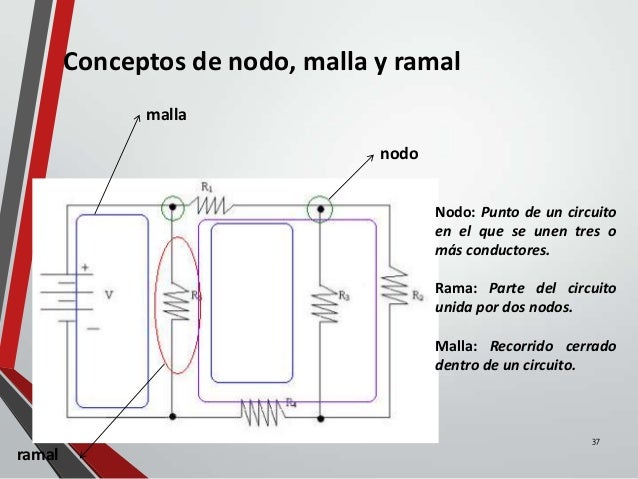

Nodo: punto de un circuito donde concurren mas de 2 conductores .
Rama: conjunto de todas las ramas comprendidas entre 2 nodos
Malla: cualquier camino cerrado en un circuito electrónico
Conductor: llamado también cable es un hilo de resistencia que une los elementos para formar el circuito.
TIPOS DE CIRCUITOS
Circuito en serie: es aquel que la corriente eléctrica solo tiene un solo camino para llevar la energía.
Circuito paralelo: en el que la corriente eléctrica se bifurca en cada nodo, la potencia en cada elemento del circuito tiene la misma diferencia de potencial.
Ley de corrientes de kirchhoff
En cualquier nodo, la suma de las corrientes que entran en ese nodo es igual ala suma de las corrientes que salen. De forma equivalente, la suma de todas las corrientes que pasan por el nodo es igual a cero
